暖風機

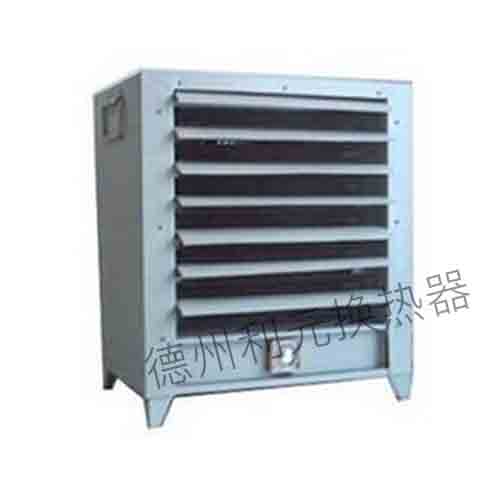

GS型暖風機
產品簡介
GS型暖風機結構簡單、體積小、質量輕、安裝方便、耗電量低,鋼制散熱器采用Φ 22×2（mm）無縫鋼管繞16×0.5（mm）螺旋波紋翅片后，承壓高，耐腐蝕性能及傳熱效果好
訂購熱線：13869202861
產品介紹
1.GS型暖風機由鋼制散熱器，風機，電機三大部件組成；
2.鋼制散熱器采用Φ 22×2（mm）無縫鋼管繞16×0.5（mm）螺旋波紋翅片后，承壓高，耐腐蝕性能及傳熱效果好；
3.GS型暖風機結構簡單、體積小、質量輕、安裝方便、耗電量低；
4.GS型暖風機適應于以熱水為熱媒的各類大、中型空間的采暖、通風、干燥、除濕等；
5.GS型暖風機型號表示說明：4GS
4—軸流通風號
GS—以熱水為熱媒的鋼制暖風機

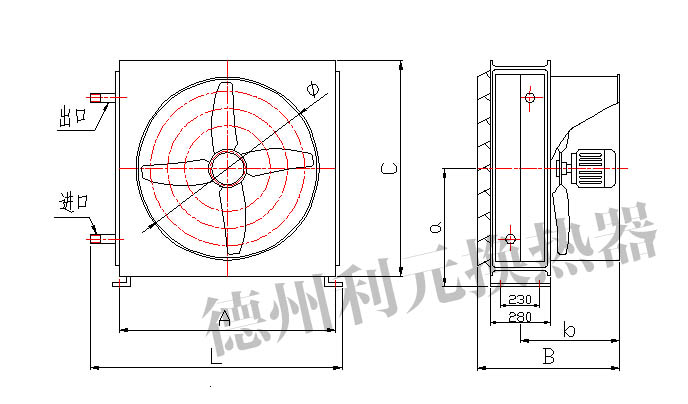

二．GS型暖風機結構及安裝尺寸>
| 型 號 規 格 | 4GS | 5GS | 7GS | 8GS | |
| 散熱器散熱面積m² | 14.76 | 27.6 | 45.9 | 66.5 | |
| 配用通風機型號 | SF3G-4 | SF4G-4 | SF5G-4 | SF6G-6 | |
| 配用電功率（KW） | 0.25 | 0.55 | 0.75 | 1.1 | |
|
主 要 外 形 及 安 裝 尺 寸 （mm） |
C | 500 | 670 | 840 | 1000 |
| B | 690 | 690 | 710 | 850 | |
| A | 498 | 668 | 838 | 998 | |
| a | 250 | 335 | 420 | 500 | |
| b | 413 | 413 | 518 | 544 | |
| c | 596 | 766 | 936 | 1096 | |
| Φ | 410 | 510 | 710 | 810 | |
| G″ | 1¼″ | 1¼″ | 1½″ | 1½″ | |
| 重量（Kg） | 82 | 139 | 229 | 312 | |
2.GS型暖風機百頁窗開度可調整，以得到適合的氣流。
三、GS型暖風機技術參數>
| 型 號 規 格 | 4GS | 5GS | 7GS | 8GS | |
| 標準風量（m³/h） | 1500 | 3180 | 6600 | 8500 | |
| 平均出風速度（m/s） | 2.3 | 2.3 | 3.0 | 2.6 | |
| GS型暖風機在不同熱水 溫度（℃）下，當進風溫度為15℃時，散熱量Kcal與出風溫度℃ （散熱量/出風溫度） | 80℃ | 11800/45.5 | 22700/42.3 | 39800/38.2 | 56000/40.7 |
| 90℃ | 13500/50.5 | 26200/46.5 | 42900/44.4 | 64400/43.8 | |
| 110℃ | 33200/55.0 | 50800/44.0 | 75200/49.9 | ||
| 130℃ | 43200/61.0 | 61400/50.9 | 91000/57.0 | ||
| 正常工作噪聲（分貝） | 65 | 70 | 74 | 70 | |

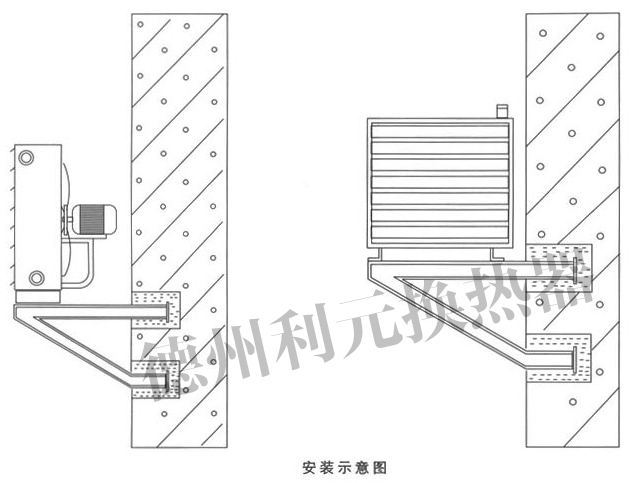

1.GS熱水暖風機可安裝在墻體結構件上；
2.安裝前應檢查暖風機的完好性；
3.GS熱水暖風的回水管路上要裝有循環熱水泵；
4.電動機接線應使風機葉輪按旋轉標牌示意方向旋轉；
5.GS熱水暖風在使用之前、應仔細檢查各連接處的緊固情況，如有松動，應立即緊固;
6.熱水暖風每次工作之前，要排凈散熱器中的混合氣體，預熱5-10分鐘再送風工作；
7.GS熱水暖風過完采暖季節，應使散熱器內部充滿水；
8.熱水暖風機必須保持清潔，可用壓縮空氣吹除換熱器翅片及其他部位的灰塵；
9.GS熱水暖風機工作2-3年后，應立即清洗換熱器的水管內腔，可用化學方法去除水垢；
10.熱水暖風機也可根據用戶要求生產成防爆型熱水暖風機；
11.定貨須知：GS型熱水暖風熱媒接口可根據用戶要求同側連接、異側連接、上下連接均可。
