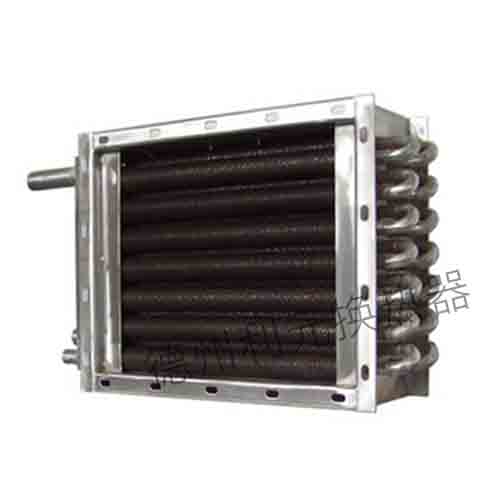

UII型散熱排管
產品簡介
UⅡ型散熱排管為半回路（一排）或雙回路（二排）的空氣熱交換器，可加熱或冷卻空氣。其肋片管繞制完畢后，需進行表面浸鍍錫合金，以使肋片與管子接觸緊密堅固，達到美觀防腐的作用，
訂購熱線：13869202861
產品介紹

此散熱器有詳細參數表格，手機顯示不全的話，請去德州利元散熱器（www.74nfg.cn）查看

1、簡介
UⅡ型散熱排管為銅管螺旋繞制肋片的熱交換設備。
2、結構特點
UⅡ型散熱排管為半回路（一排）或雙回路（二排）的空氣熱交換器，可加熱或冷卻空氣。其肋片管繞制完畢后，需進行表面浸鍍錫合金，以使肋片與管子接觸緊密堅固，達到美觀防腐的作用，結構特性見下表。
3、型號規格及示例說明
（1）型號規格
UⅡ型散熱排管的型號規格由拼音字母和數字組合而成。
U-表示盤管型式。
第一組數字表示管排數及肋片片距的種類；第二組表示數字表面管子的根數；第三組數字表示管長（以英寸表示）。
（二）示例說明
U-2R-18-42即表示UⅡ型散熱排管，2排3.2mm片距，表面根數18根。表面管長1.06mm（42英寸）。
4、適用范圍
工質熱源為蒸氣或高溫水，冷源為低溫水或鹽水。工作壓力為1.4Mpa，溫度為232℃。
UⅡ型散熱排管的翅片管結構特性：

肋片特性 管子特性 每米管長
散熱面積
mm2		 結構計算參數 排列方式
型式 片厚
mm		 片高
mm		 片距
mm		 外徑
mm		 內徑
mm		 內截面
mm2		 肋化系數 肋通系數 凈面比
繞片 0.2 10 R3.2 Φ16 Φ14 154 0.55 12.3 15.8 0.513 叉排
M4.2 0.42 9.55 12.2 0.54
T6.5 0.30 6.8 11.1 0.55

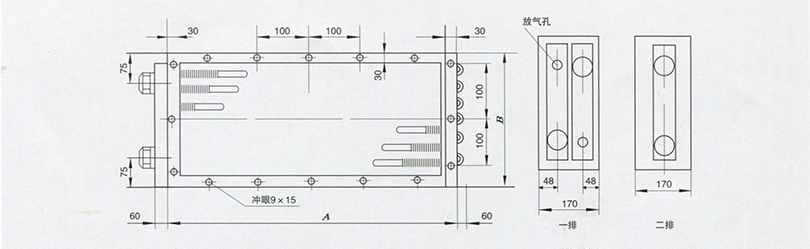

UⅡ型散熱排管外形尺寸：

UⅡ型回形散熱排管外形尺寸表：

表面
管數		 B
mm		 基本
參數
m2		 排數 表面
管長		 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
A
mm		 700 850 1000 1150 1300 1450 1600 1750 1900 2050 2200 2350 2500 2650 2800 2950 3100
12 510 散熱面積 2 9 11.25 13.5 15.75 18 20.25 22.5 24.75 27 29.25 31.5 33.75 36 38.25 40.5 42.75 45
受風表面積 1或2 0.26 0.325 0.39 0.455 0.52 0.585 0.65 0.715 0.78 0.845 0.91 0.975 1.04 1.105 1.17 1.235 1.3
通風凈截面積 1或2 0.144 0.18 0.26 0.252 0.288 0.324 0.36 0.396 0.432 0.468 0.504 0.54 0.576 0.612 0.648 0.684 0.27
15 616 散熱面積 2 11.25 14.06 16.88 19.68 22.5 25.31 28.13 30.94 33.75 36.56 39.38 42.19 45 47.81 50.63 53.44 56.25
受風表面積 1或2 0.325 0.406 0.488 0.569 0.65 0.731 0.812 0.894 0.975 1.056 1.137 1.219 1.3 1.381 1.462 1.544 1.625
通風凈截面積 1或2 0.18 0.225 0.27 0.315 0.36 0.405 0.45 0.495 0.54 0.585 0.63 0.675 0.72 0.765 0.81 0.855 0.9
18 722 散熱面積 2 13.5 16.88 20.25 23.63 27 30.38 33.75 37.13 40.5 43.88 47.25 50.63 54 57.38 60.75 64.13 67.5
受風表面積 1或2 0.39 0.488 0.586 0.684 0.782 0.88 0.978 1.076 1.174 1.272 1.37 1.068 1.566 1.664 1.672 1.86 1.958
通風凈截面積 1或2 0.216 0.27 0.324 0.378 0.432 0.486 0.54 0.592 0.648 0.702 0.756 0.81 0.864 0.918 0.972 1.026 1.08
21 828 散熱面積 2 15.75 19.69 23.63 27.56 31.5 35.44 39.38 43.31 47.35 51.2 55.13 59.06 63 66.94 70.88 74.81 78.75
受風表面積 1或2 0.455 0.568 0.681 0.794 0.907 1.02 1.133 1.246 1.359 1.47 1.595 1.698 1.811 1.924 2.037 2.15 2.263
通風凈截面積 1或2 0.252 0.315 0.378 0.441 0.504 0.567 0.63 0.693 0.756 0.919 0.882 0.945 1.008 1.071 1.134 1.197 1.26
24 934 散熱面積 2 18 22.5 27 31.5 36 40.5 45 49.5 54 58.5 63 67.5 72 76.5 81 85.5 90
受風表面積 1或2 0.52 0.65 0.78 0.91 1.04 1.17 1.3 1.43 1.56 1.69 1.83 1.95 2.08 2.21 2.34 2.47 2.6
通風凈截面積 1或2 0.288 0.36 0.432 0.504 0.576 0.648 0.72 0.792 0.864 0.936 1.008 1.08 1.152 1.224 1.296 1.368 1.44
